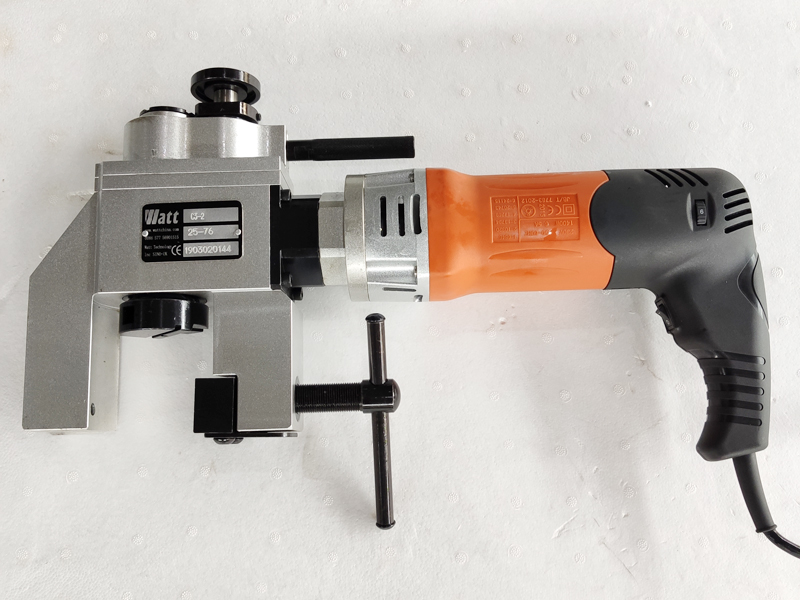

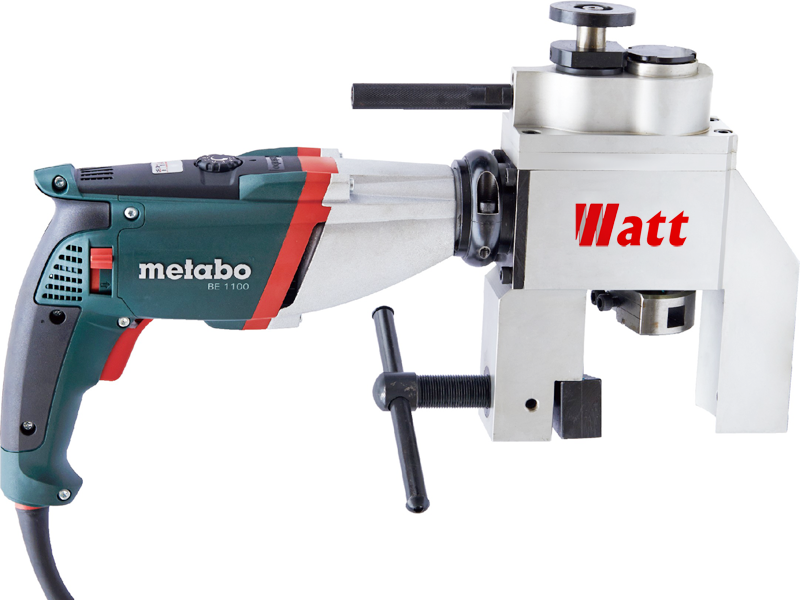

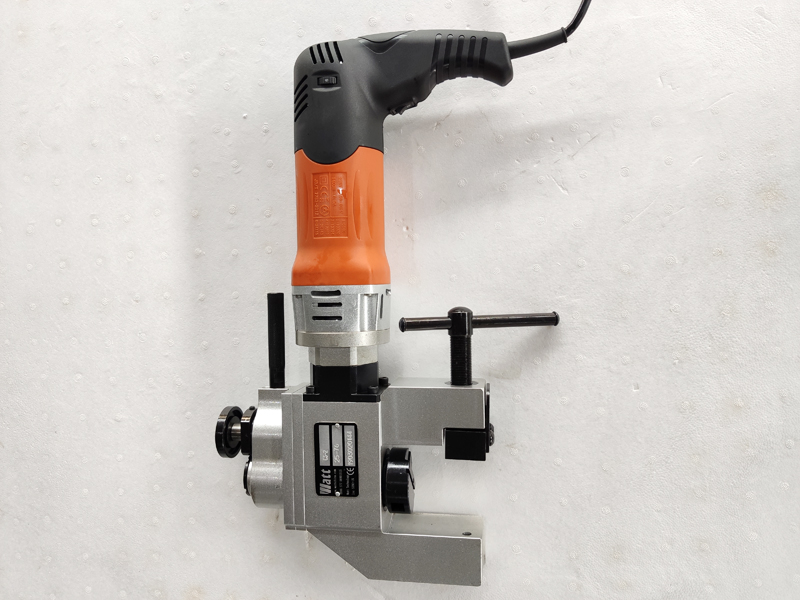

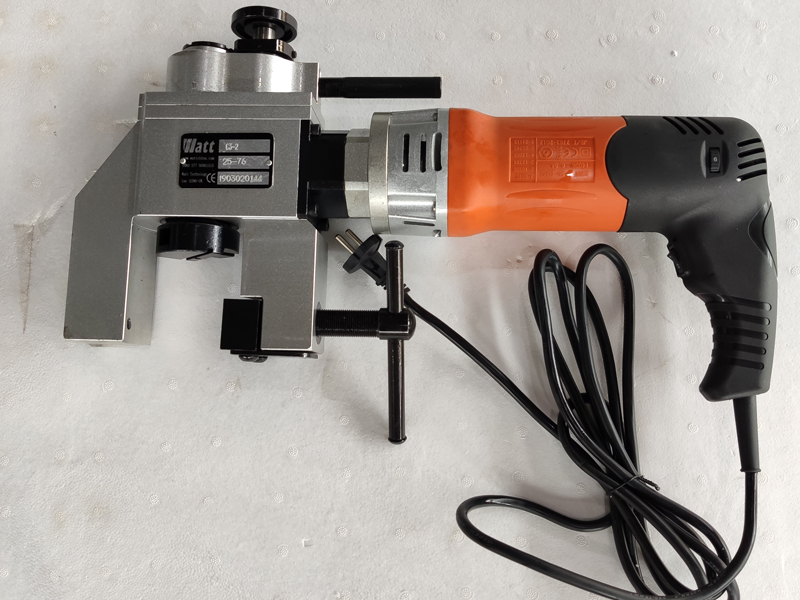

C-II系列外卡式管端自动坡口机

C系列外卡式管端自动坡口机,针对狭窄工作间,小管径管道端面坡口加工而设计。采用外卡式定位安装,不同规格涨紧块适配不同管径,定心更精确,装夹更稳固,其结构更紧凑,更轻便,自动进刀,操作更简便,是C型管子端面坡口机的增强型,广泛应用于水冷壁、锅…

型号:C-II 加工:坡口 应用:管道/管子 范围:Φ14-76mm 驱动:电动式 类别:管子端面坡口机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介

 C-II系列外卡式管端自动坡口机,针对狭窄工作间,小管径管道端面坡口加工而设计。采用外卡式定位安装,不同规格涨紧块适配不同管径,定心更精确,装夹更稳固,其结构更紧凑,更轻便,自动进刀,操作更简便,是C型管子端面坡口机的增强型,广泛应用于水冷壁、锅炉鳍片、省煤器、过热器、再热器等行业中,单管和排管的坡口机加工。


产品特点

1、加工管径范围广;

2、铝合金机身,适宜高空作业;

3、机械式自动进退刀,无需手动调节;

4、可选配专用刀具可加工内螺纹管道;

5、外卡式定位安装,自动定心,使用更方便;

6、德国进口麦太保调速电机驱动,动力强,噪音小,耐用性高;


加工功能

1、管端坡口
2、管端平口

技术参数

型号

加工范围 mm

最大壁厚(mm)

刀盘转速 (rpm)

进刀行程(mm)

重量(kg)

尺寸(mm)

C1-2

Φ14-53(0.55''-2.08')

12

0-58

0-20

5.58

450*259*42

C3-2

Φ25-76 (0.98''-2.99'')

12

0-54

0-20

6.5

450*259*52

相关技术参数仅供参考,不作为最终交货标准

驱动参数

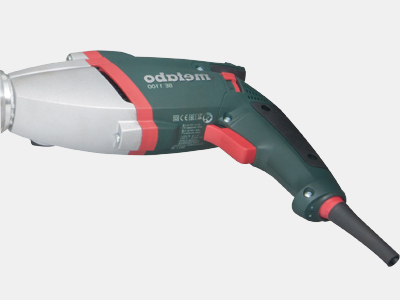

麦太保电机:功率,1.3kw ,220V,50HZ,6档固定调速

沃尔特电机:功率,1.43kw ,220V,50HZ,6档固定调速

 涨紧夹头

型号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

C1-2

Φ14

Φ16

Φ18

Φ20

Φ22

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ45

Φ48

Φ51

Φ53


C3-2

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ45

Φ51

Φ54

Φ57

Φ60

Φ63

Φ68

Φ70

Φ73

Φ76

一种规格涨紧夹头适配唯一管径,随机标配四种规格涨紧夹头,如需更多规格,购买前请声明

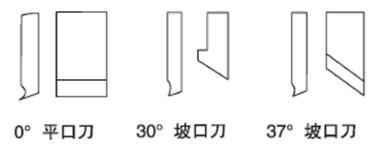

加工刀具

为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。

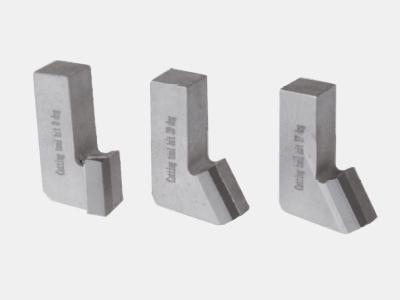

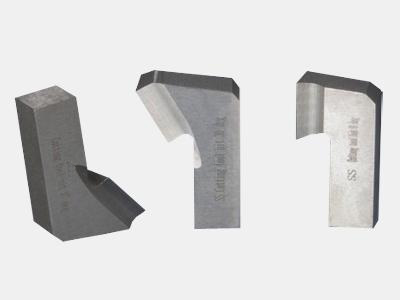

一体成型刀具

 一体式设计,可通过磨刀,循环使用

材质:M42和 M35

分体焊接式刀具(选配)

硬质合金焊接刀具更耐用
刀托材质:40Cr;刀片材质:硬质合金

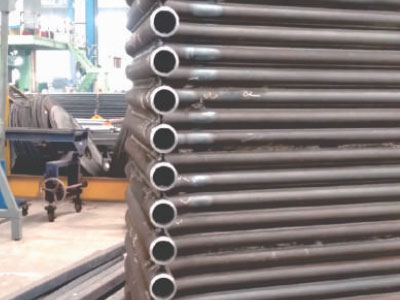

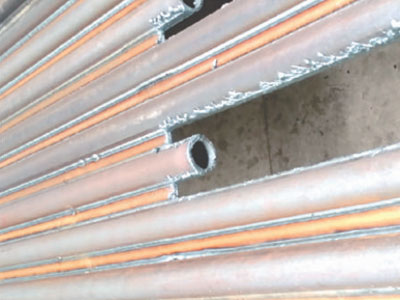

产品应用
