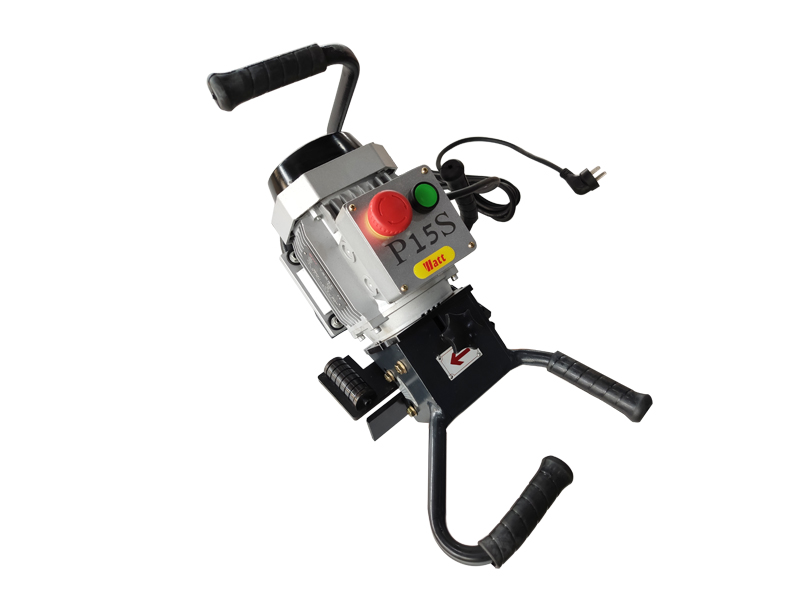

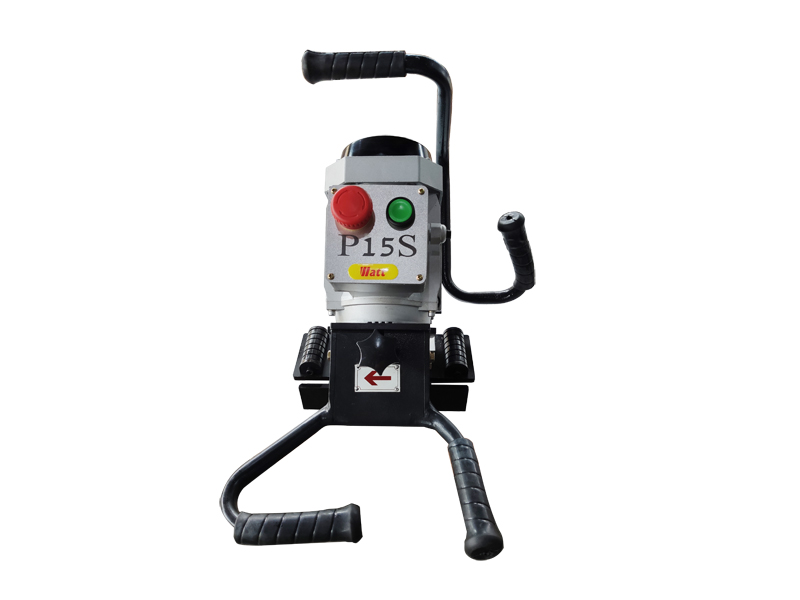

P15s手持式倒角机

P15S手持式钢板坡口机,也叫倒角机,平板坡口机、便携式坡口机专为各类金属板材焊接前坡口、倒角加工而设计。本机采用铣削加工方式,手动推进式进刀,其体积小、重量轻、携带方便,操作简单,是一种便捷式的钢板坡口加工的工具,是核工业,造船厂,制药机械,压力容器…

型号:p15s 加工:坡口 应用:板材/钢板 范围:Φ0-15 mm 驱动:电动式 类别:钢板/平板倒角机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介
P15S手持式钢板坡口机,也叫倒角机平板坡口机、便携式坡口机专为各类金属板材焊接前坡口、倒角加工而设计。本机采用铣削加工方式,手动推进式进刀,其体积小、重量轻、携带方便,操作简单,是一种便捷式的钢板坡口加工的工具,是核工业,造船厂,制药机械,压力容器等行业必备生产设备。

产品特点
 1、冷加工方式,不改变钢板材质;
 2、坡口角度30度至60度任意调节;
 3、可加工坡口形式:V,Y型;
 4、可加工板材厚度无限制,最大坡口斜宽15mm;
 5、表面粗糙度可达Ra3.2-Ra6.3;
 6、选配管道装夹辅具,可对管端进行坡口加工;
 7、适合加工碳钢、不锈钢、合金钢、铸铁、硬质塑料等工程型材;

技术参数:


     型号

适配电源

功率

单刀切削深度

最大坡口斜宽

坡口角度

加工速度

重量

P15S

220V 50HZ 1P

1.1KW

5mm

15mm

30°~60°

1-3米/分钟

14KG

相关技术参数仅供参考,不作为最终交货标准

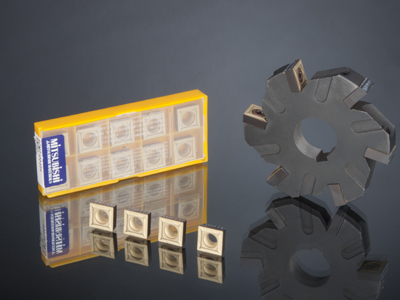

加工刀具

 组合蝶形铣刀盘2个,嵌入式四方刃铣刀片12片 ;


局部图

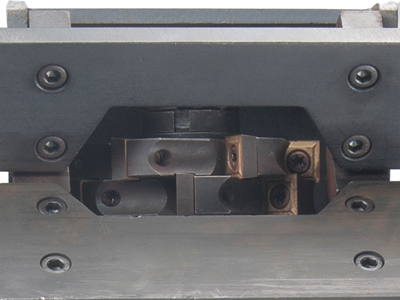

双螺形刀盘

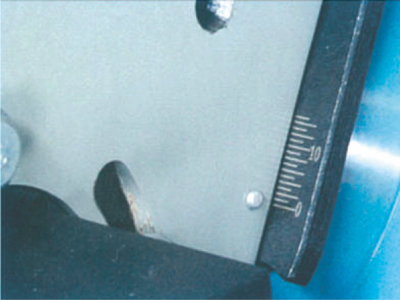

厚度刻度

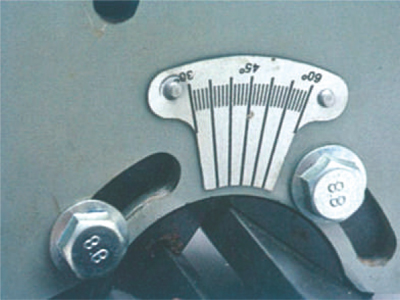

角度刻度


管道夹具

使用说明:

 1、刀刃切削宽度的调整

 1).要调整时,先松开手柄下的紧固螺钉,转动手柄,把壳体提起,可调范围0-15㎜。

 2).本公司不主张把切削宽度调整到超过15㎜;

 3).为了保护机器和工具,每次调整5㎜。

 4).刻度尺对应是0,5,10,15㎜,刀刃切削宽度调整完毕后,要锁紧螺钉。

 2、倒角角度的调整

 1).要调整时,先松开并取下壳体左右两边的4枚紧固螺钉

 2).可调角度30°-60°。壳体的刻度要对准铣刀台的白线。

 3).角度调整完毕,要锁紧螺钉。

 4).角度调整可能会轻微影响刀刃切削宽度。

 3、倒角机的操作

 1).启动设备前,请注意在不同的地方下刀,应使用不同的操作模式。

 2).如果您喜欢从工件的边缘起下刀,把倒角机在工件边缘上平行放定,铣刀片不得碰到工件(铣刀台的大约三分之一接触工件),启动开关,按照箭头指示方向,均匀移动机器。

3).如果您喜欢从工件的中间下刀,把倒角机的左边在工件上放定,铣刀片不得碰到工件,启动开关,等铣刀盘完全切入,按照箭头指示方向,均匀移动设备。
