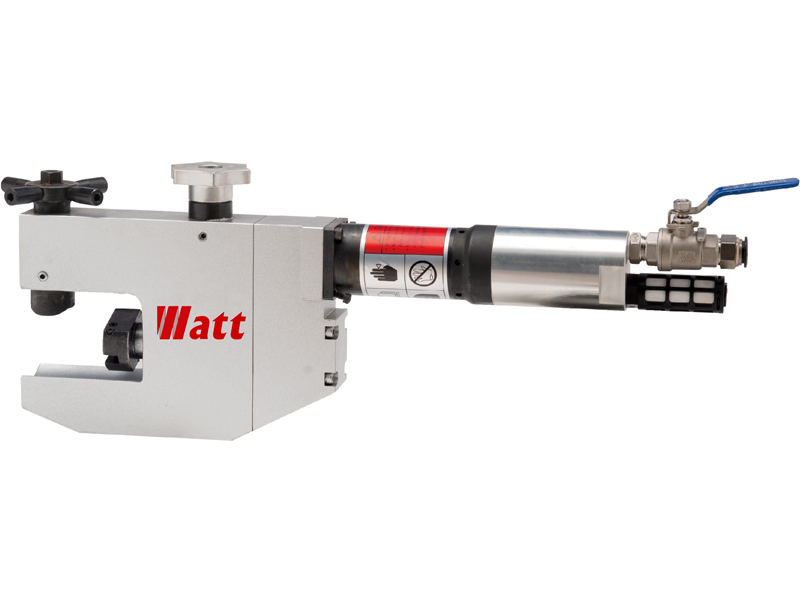

C系列外卡式管端坡口机

C系列外卡式管端坡口机,针对狭窄工作间,小管径管道端面坡口加工而设计。采用外卡式定位安装,不同规格涨紧块适配不同管径,定心更精确,装夹更稳固,其结构更紧凑,操作简单,广泛应用于水冷壁、锅炉鳍片、省煤器、过热器、再热器、电厂等行业中,单管和排…

型号:C 加工:坡口 应用:管道/管子 范围:OD Ф8~108mm 驱动:电动式, 气动式 类别:管子端面坡口机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介
 C系列外卡式管端坡口机,针对狭窄工作间,小管径管道端面坡口加工而设计。采用外卡式定位安装,不同规格涨紧块适配不同管径,定心更精确,装夹更稳固,其结构更紧凑,操作简单,广泛应用于水冷壁、锅炉鳍片、省煤器、过热器、再热器、电厂等行业中,单管和排管的坡口机加工。

产品特点
 1、加工管径范围广;
 2、铝合金机身,适宜高空作业;
 3、管外壁定位安装,自动定心,手动进刀;
 4、可选配专用刀具可加工内螺纹管道;
 5、电动和气动两种驱动方式可选;

加工功能
 1、管端坡口
 2、管端平口
 3、内坡口

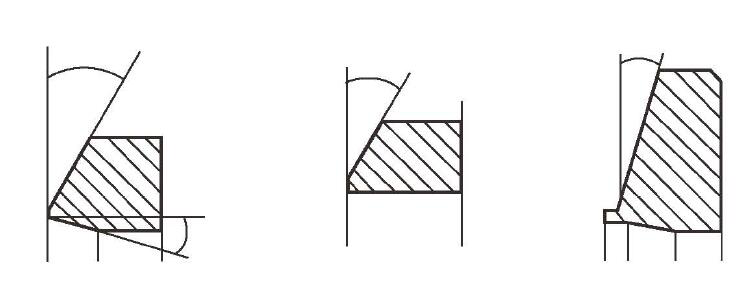

坡口类型



技术参数

型号

加工范围                OD mm

坡口壁厚mm

进刀行程mm

刀盘转速rpm

最小管长mm

电动气动

C53

QC53

Ф8~53

≤8

11

0-58

≥60

C63

QC63

Ф20~63

≤12

11

0-55

≥70

C73

QC73

Ф25~73

≤12

11

0-54

≥70

C83

QC83

Ф30~83

≤12

11

0-43

≥70

C108

QC108

Ф50~108

≤12

11

0-42

≥70

相关技术参数仅供参考,不作为最终交货标准


涨紧夹头

序号/型号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

C53

Φ8

Φ10

Φ12

Φ14

Φ16

Φ18

Φ20

Φ22

Φ25

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ53

C63

Φ20

Φ22

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ54

Φ57

Φ60

Φ63







C73

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ57

Φ60

Φ63

Φ68

Φ70

Φ73







C83

Φ25.4

Φ28

Φ32

Φ38

Φ42

Φ44.5

Φ48

Φ51

Φ57

Φ60

Φ63

Φ68

Φ70

Φ73

Φ76

Φ83



C108

Φ50

Φ54

Φ57

Φ60

Φ63

Φ68

Φ70

Φ73

Φ76

Φ83

Φ89

Φ95

Φ108









一种规格涨紧夹头适配唯一管径,随机标配四种规格涨紧夹头,如需更多规格,购买前请声明

动力选择

电动式:
源供应方便,性能稳定,应用广泛
电源要求:220-230V 1PH 50/60HZ
功率:1.43KW
气动式:
安全防爆,性能稳定,便于维护
气源要求:1500-2000L/min@0.63-0.8Mpa
功率:2HP

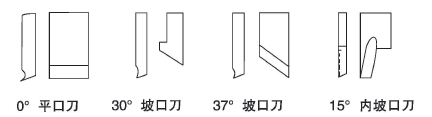

 加工刀具



为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。

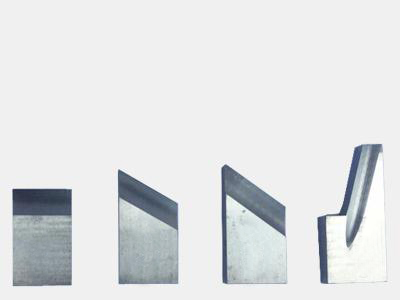

1、一体成型刀具
一体式设计,可通过磨刀,循环使用
材质:M42和 M35

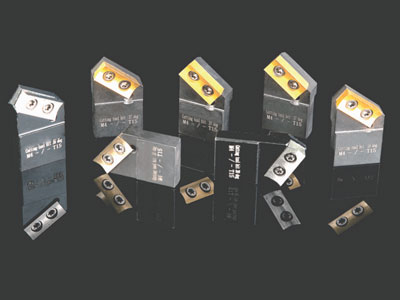

2、嵌入式刀具
一种规格刀片,不同角度的刀托,无须磨刀,更高性价比
刀托材质:40Cr
刀片材质:金属陶瓷或硬质合金

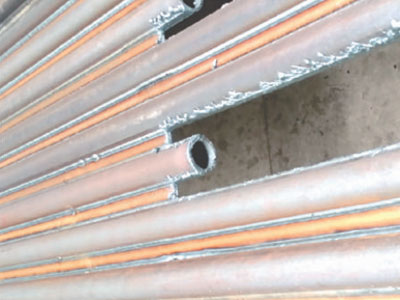

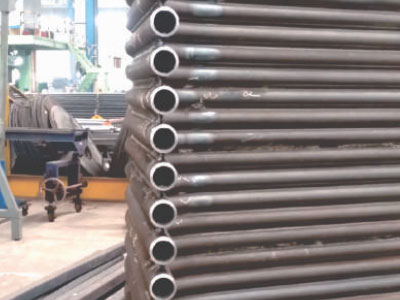

产品应用
