D系列移动台式管子切割坡口机

沃尔特D系列移动台式管道切割坡口机,针对中小批量管道预制加工研发的切割坡口一体机,是一台可移动式经济型管道切割坡口加工机床。既可以用于车间管道预制加工,也便于野...

产品视频

产品介绍

产品简介:

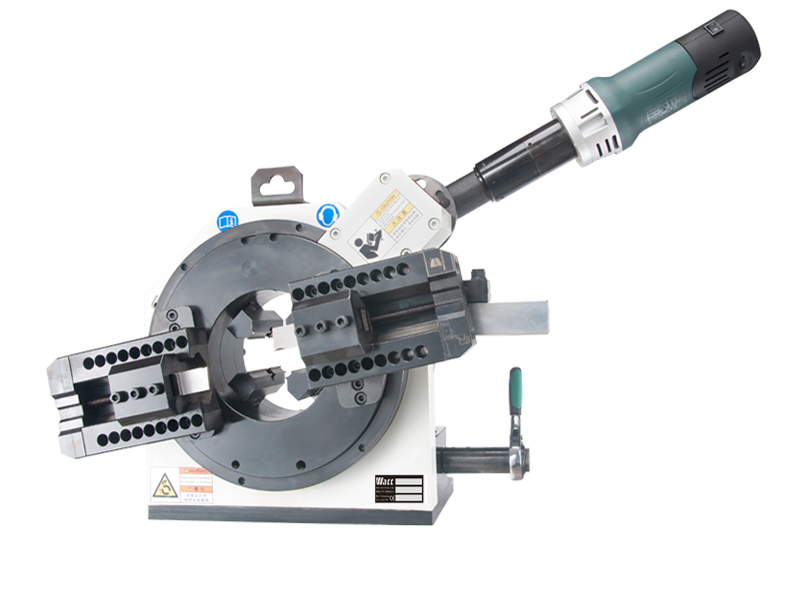

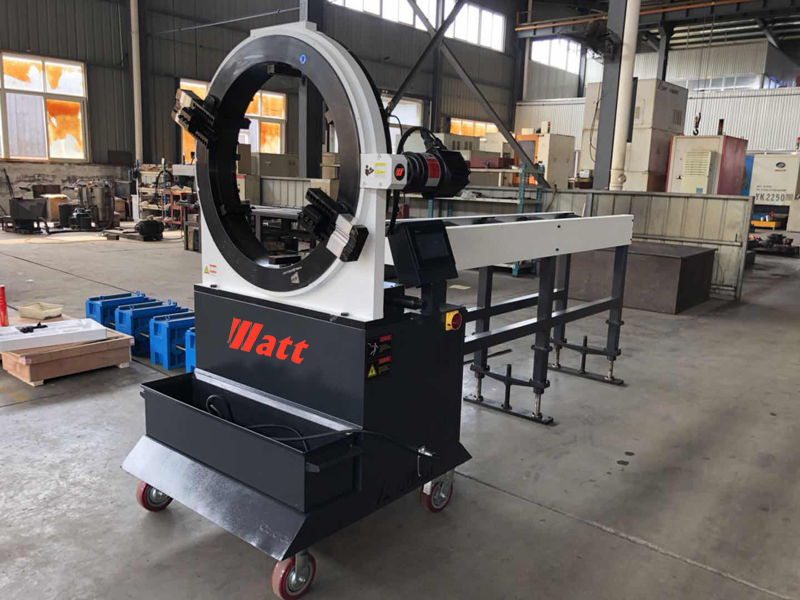

沃尔特D系列移动台式管道切割坡口机,针对中小批量管道预制加工研发的切割坡口一体机,是一台可移动式经济型管道切割坡口加工机床。既可以用于车间管道预制加工,也便于野外施工现场的管道切断坡口加工。主机可以固定在现场已有的操作台上,也可选配我司小车式可移动操作台,其设计新颖,功能强大,操作简便,应用十分广泛。是便携式和固定式管道切割坡口设备的功能和应用的完美结合,使得快速安装和快速高效切割而且可重复切割成为可能,选配其他附件,还可以变身为切管机或管道焊接设备。


产品特点:

1、步夹紧的涨紧爪设计,多点自动定心,薄壁管也不会变形;

2、刀架、驱动和刀片均与外部安装式管子坡口机通用;

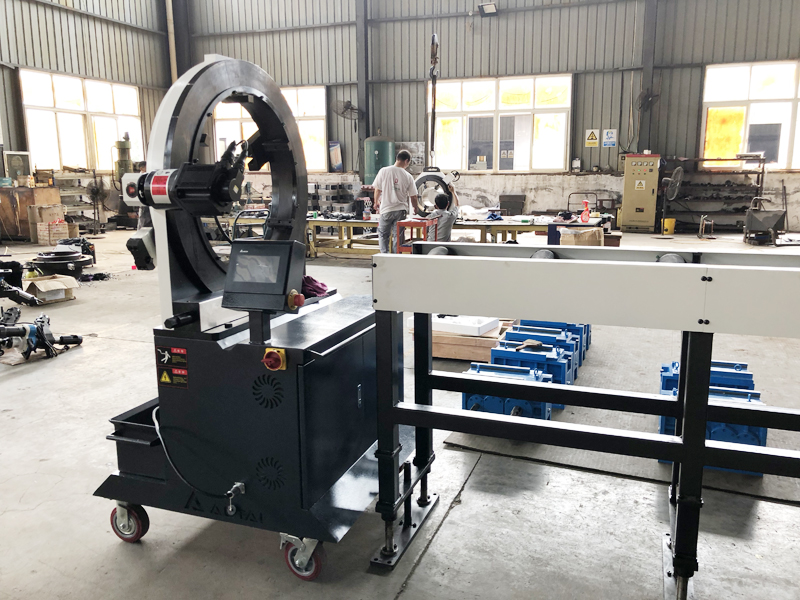

3、自动进刀,转速可调; 可选配操作台,与物流管托架配合使用,形成流水线作业;

4、可加工碳钢、合金钢、不锈钢、有色金属、工程塑料、铸钢等多种材质;

5、主机体与E系列锯片式管子切割机一致,配合使用功能更强大,使用更广泛;


加工功能:

1、管道切断

2、管端内、外坡口

3、管端平口

4、同时切断坡口

5、复合坡口

6、镗孔

7、管外壁修复

8、加工法兰面

9、车槽

坡口类型:
 V型坡口,J型坡口,U型坡口,双坡口,复合型坡口
  坡口类型及坡口角度,以及加工管道材质,请订购前申明



技术参数
       型号规格

加工范围OD mm

坡口壁厚mm

刀盘转速 rpm

电机功率 kw

电动式

数控式

D4

D4A

Ф20~120

≤20

0-33

1.43

D6

D6A

Ф35~170

≤30

0-23

1.43

D9

D9A

Ф76~220

≤30

0-18

 1.43

D13

D13A

Ф168~320

≤30

 0-14

 1.43

D16

D16A

Ф273~420

≤30

0-14

 1.43

D20

D20A

Ф377~520

≤30

 0-13

2.0

D24

D24A

Ф457~620

≤30

0-13

 2.0

D30

D30A

Ф559~720

≤30

0-13

2.0

非标参数可按用户要求设计制造

动力选择

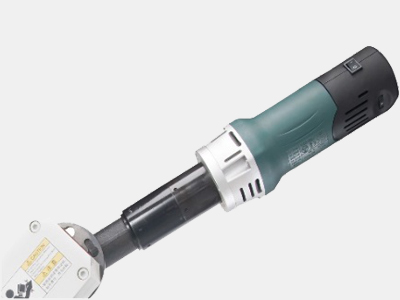

   1、普通电动式:
电源:220V,50-60Hz,1P;
功率:1.43KW,2.0KW

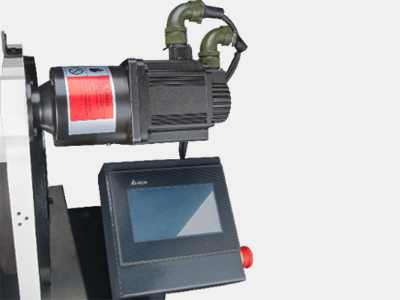

2、数控式:
电源要求:380V,50-60Hz,3P ;
功率:2.0KW



加工刀具
为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。

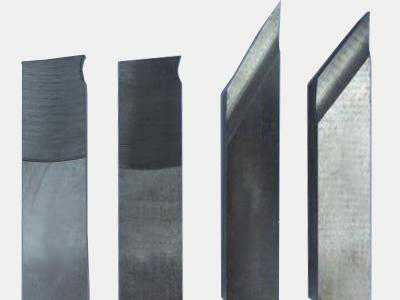

1、成型刀具
材质:M42和 M35
种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀,内坡口刀

角度:0度,30度,37.5度(标配); 双面30度,37.5+10度(选配)

长度:三种90mm,150mm,200mm

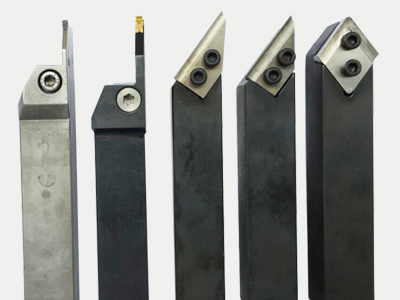

2、嵌入式刀具
材质:40Cr   刀片材质:硬质合金
种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀
角度:0度,30度,37.5度,双面30度,37.5+10度
