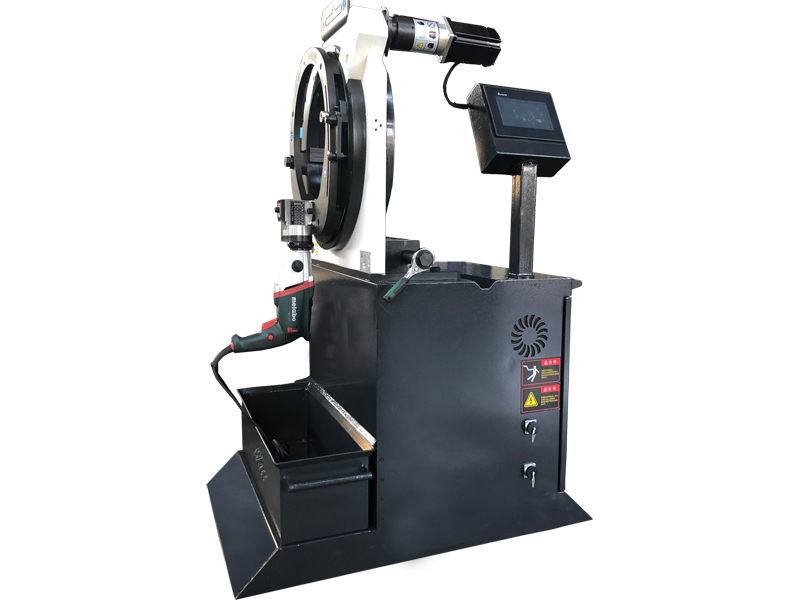

E系列自动行星式切管机

沃尔特自动行星切割机用于在管和管焊前准备,不锈钢管加工要求较高的工业领域,是最经济实用的选择;该切管机采用电机驱动,保证了强有力的动力。操作方便,节省空间。操作时将要切割的管子固定在“自定心式”夹紧装置上,管子不产生变形。切割时手动或自动装置驱动下切……

型号:E 加工:切断 应用:管道/管子 范围:Φ15-760 mm 驱动:电动式 类别:行星式切管机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介:
沃尔特自动行星式切管机用于在管和管焊前准备,不锈钢管加工要求较高的工业领域,是最经济实用的选择;该切管机采用电机驱动,保证了强有力的动力。操作方便,节省空间。操作时将要切割的管子固定在"自定心式"夹紧装置上,管子不产生变形。切割时手动或自动装置驱动下切割头绕钢管旋转一周切割刀片便将管子切断,切割完成后端面绝对垂直、无毛刺,钢管不变形;为钢管焊接质量提供根本保证。同时可完成坡口要求。机械冷加工,不会破坏管材质。是半导体、电子设备、啤酒、制药、生物科技、饮料、乳品、压力容器、化工、油气、船舶、水处理等行业领域中最佳。

产品性能
1、该切管机操作简便,节省空间;
2、切割速度可根据管子直径快速调节;
3、对钢管的切割坡口也可同时完成,效率高、质量好;
4、将要切割的管子固定在"自对中式"夹紧装置上,管子不会产生变形;
5、手持切割头绕管子一周,旋转有齿刀片便将管子切断,无毛刺,不变形,切口绝对垂直;

加工功能
1、管道切断
2、管端坡口
3、切断坡口

型号参数

型号切割范围(mm)坡口范围(mm)坡口角度壁厚(mm)
E4AΦ15-120Φ15-12030°,37°不锈钢:5mm碳钢:8mm
E6AΦ30-170Φ30-170
E9AΦ60-219Φ60-319
E13AΦ140-320Φ140-320
E16AΦ215-420Φ215-420
E20AΦ315-508Φ315-508
E24AΦ346-610Φ346-610
E30AΦ486-711Φ486-711


项目切割驱动旋转驱动
额定功率(W)13002000
额定电压(V)AC220AC380


 动力参数:

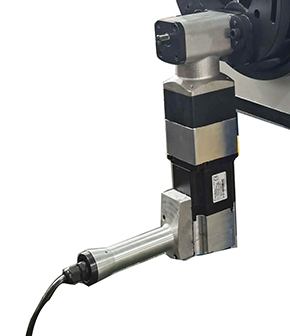

进给伺服电机:
电源要求:220-230V,50-60Hz,1P
功率:0.75KW

转速: 无极可调

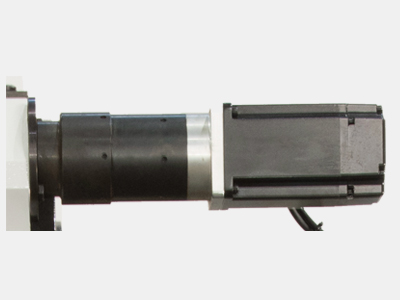

锯片驱动电机:
电源要求:220-230V,50-60Hz,1P
功率: 1.3KW
转速:6档 可调




 加工刀具

材质:M42
标配:2把切割锯片
选配:坡口锯片30°,37°,45°



标配:切割锯片
选配:坡口锯片
