I系列内涨式法兰端面加工机

沃尔特內涨式法兰端面加工机,法兰内径安装,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提…

型号:I 加工:坡口, 面加工 应用:法兰 范围:2〃- 80〃 驱动:数控式, 气动式, 液压式 类别:法兰端面加工机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介
沃尔特內涨式法兰端面加工机(内涨式坡口机,法兰加工机),法兰内径安装,针对法兰面,水纹线,密封槽加工而设计研发,采用最新的直线和滚珠螺杆技术,设备整体采用模块化设计理念,每一个环节的设计均以现场加工为出发点。广泛应用于石油、化工、天然气、核电等行业法兰联接,安装抢修工程,为现场施工提供了更高的安全保障和更高的生产效率。

产品特点
1、内涨式牢固的结构安装,可加工管道或各类法兰,直径范围:50~3000mm;
2、在线安装,同心度、平面度易于调节,高刚性支撑,保证加工精度;
3、进刀座360度可调,满足各类法兰加工,如八角垫环、 槽加工;
4、轴向、径向进刀均可自由调整、控制;
5、压脚模块化设计,可进行组合、变换;
6、液压系统发热量小、油耗低;
7、液压、数控、气动驱动,使用范围更广泛;

技术参数

型号装夹范围加工范围刀具行程(mm)转速(rpm)重量(kg)
电动液压气动数控
I24YI24QI24SI24200-550200-610500-42160
I36YI36QI36SI36508-914508-1016500-33310
I40YI40QI40SI40400-1420400-1420500-33419
I60YI60QI60SI601140-19001140-2000500-22980

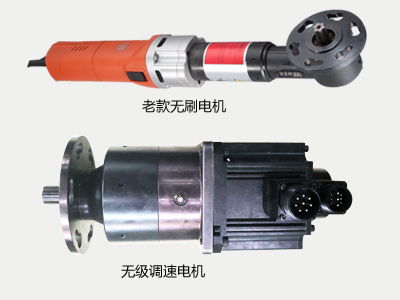

动力选择



电动式:
功率:1.5kw
频率:50HZ 2
电压:20V

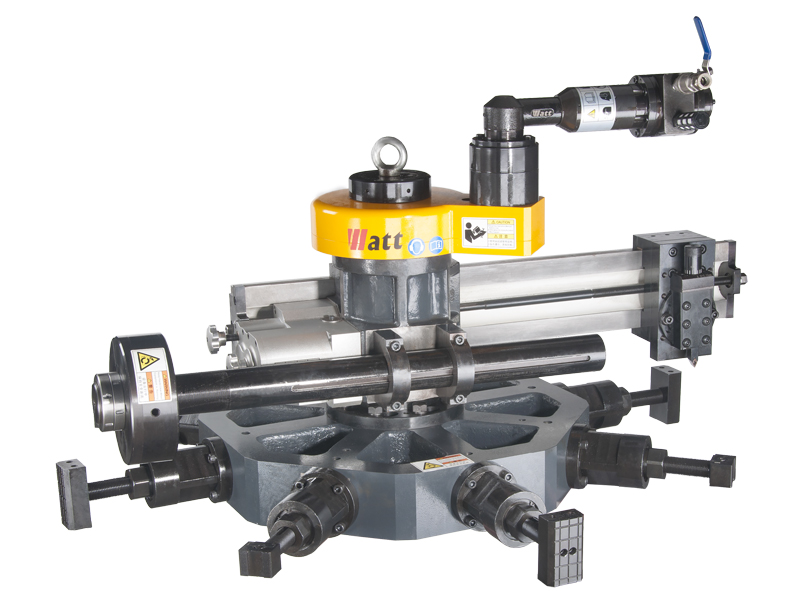

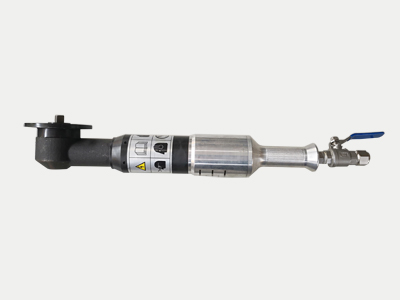

气动式
压力:1500-3000L/min@0.63-0.8Mpa
 功率:2HP,3HP或4HP

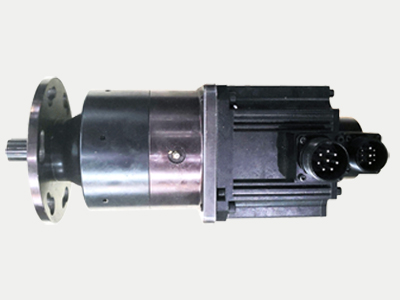

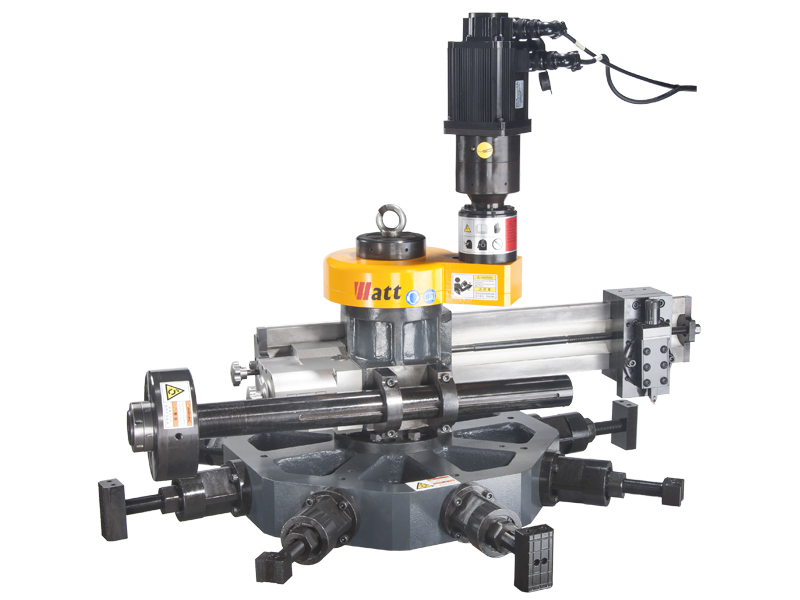

数控式:
       电压:380V
       频率:50Hz
       功率:2.0KW-3.0KW

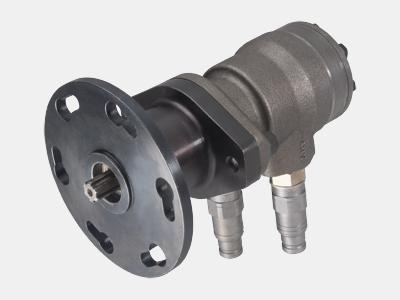

液压式:
       液压要求:28-50L/min @13Mpa;
       适配电源:380V 3PH 50/60Hz
       额定压力:13MPa
       额定流量:28L/min
       最大输出扭矩:380NM

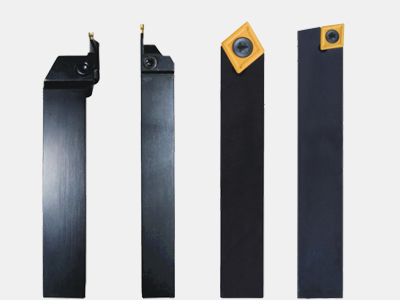

   加工刀具

嵌入式刀具
刀柄材质:40Cr   刀片材质:硬质合金;
种类:切槽刀,法兰面正刀、偏刀 ;

产品局部图

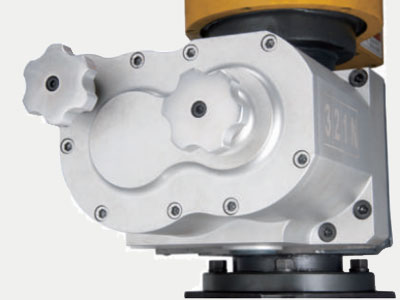

变速齿轮箱

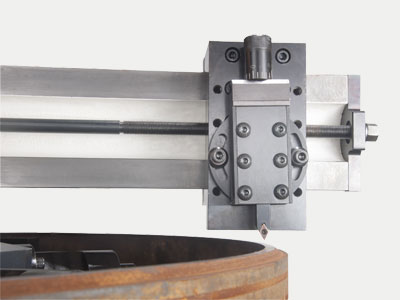

角度调节刀架

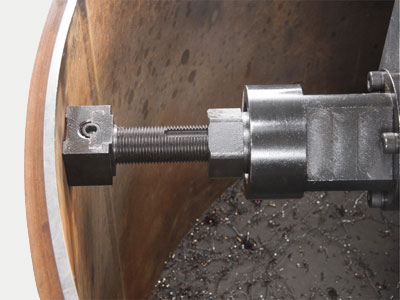

可调试涨紧抓

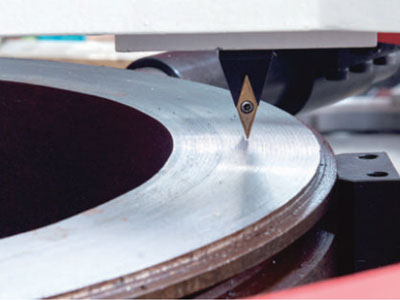

水纹线加工
