L系列外部安装式管道切割坡口机

沃尔特L系列外部安装式管道切割坡口机、也称分瓣式管道坡口机、依照国际通用管道标准设定加工范围可对各种规格的管道、容器、法兰进行单切断或单坡口加工、更可以同时完成切断坡口加工、还可以进行复合型坡口及法兰面加工,其设计巧妙,安装和……

型号:L 加工:坡口 应用:管道/管子 范围:Ф10-2310mm 驱动:数控式, 电动式, 气动式, 液压式 类别:管子切割坡口一体机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介
沃尔特外部安装式管道切割坡口机,也称分瓣式管道坡口机,依照国际通用管道标准设定加工范围,可对各种规格的管道,容器,法兰进行单切断或单坡口加工,更可以同时完成切断坡口加工,还可以进行复合型坡口及法兰面加工,其设计巧妙,安装和操作十分简单,机体为对开式圆环结构,拆分和组合非常便捷,可安装于管线的任何位置,是一种可移动的管道切割坡口机床,适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料切割坡口加工,广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。

产品特点

1、安装于管子外壁,多点夹紧;

2、一次装夹,切割和坡口同时进行;

3、完全的冷切割方式,不改变管子材质;

4、自动进刀,无须手动调整,高效率,高品质;

5、机体为对开式圆环结构,可分为两瓣,安装于管线的任何位置,快捷方便;

6、适用于各种等级的碳钢、不锈钢、合金钢等金属管材的切割坡口加工;

7、可根据客户要求加工不同形式的坡口:“U”单“V”双“V”及“J”型;

8、加工范围更广:管子直径从10mm到2500mm,均可选型加工;

9、根据管子直径规格的不同,自由选型;

10、可对各种型号规格管道、压力容器及蒸汽发生器进行安全快速的切割坡口加工;

11、按驱动方式不同分为四种:电动式ISD/气动式ISF/数控式SKD/液压式HYD。


加工功能

1、管道切断

2、管端内、外坡口

3、管端平口

4、同时切断坡口

5、复合坡口

6、镗内孔

7、管外壁修复

8、加工法兰面

9、车槽


坡口类型

坡口类型及坡口角度,以及加工管道材质,请订购前申明


技术参数

型号

加工范围

切削壁厚(mm)

刀盘转速                                    (rpm)

电动气动数控液压

外径(mm)

OD (inch)

单刀加工

叠刀加工

L3

QL3

SL3

YL3

Ф10~90

3/8"~3"

≤25

/

34

L6

QL6

SL6

YL6

Ф25~168

1"~6"

≤25

≤50

24

L8

QL8

SL8

YL8

Ф50~219

2"~8"

≤25

≤50

23

L10

QL10

SL10

YL10

Ф114~273

4"~10"

≤25

≤75

23

L12

QL12

SL12

YL12

Ф168~323

6"~12"

≤25

≤75

23

L14

QL14

SL14

YL14

Ф219~355

8"~14"

≤25

≤110

23

L16

QL16

SL16

YL16

Ф254~406

10"~16"

≤25

≤110

22

L18

QL18

SL18

YL18

Ф323~457

12"~18"

≤25

≤110

20

L20

QL20

SL20

YL20

Ф355~508

14"~20"

≤25

≤110

20

L22

QL22

SL22

YL22

Ф406~559

16"~22"

≤25

≤110

14

L24

QL24

SL24

YL24

Ф457~610

18"~24"

≤25

≤110

14

L30

QL30

SL30

YL30

Ф610~762

24"~30"

≤25

≤110

13

L36

QL36

SL36

YL36

Ф762~914

30"~36"

≤25

≤110

11

L42

QL42

SL42

YL42

Ф914~1066

36"~42"

≤25

≤110

10

L44

QL44

SL44

YL44

Ф980~1160

38"~44"

≤25

≤110

9

L48

QL48

SL48

YL48

Ф1040~1240

40"~48"

≤25

≤110

9

L51

QL51

SL51

YL51

Ф1150~1300

45"~51"

≤25

≤110

8

L60

QL60

SL60

YL60

Ф1320~1540

52"~60"

≤25

≤110

5

L67QL67SL67YL67Ф1500~170059"~67"≤25≤1104
L75QL75SL75YL75Ф1700~191067"~75"≤25≤1104
L83QL83SL83YL83Ф1905~210075"~83"≤25≤1103
L91QL91SL91YL91Ф2100~231083"~91"≤25≤1102

驱动选择

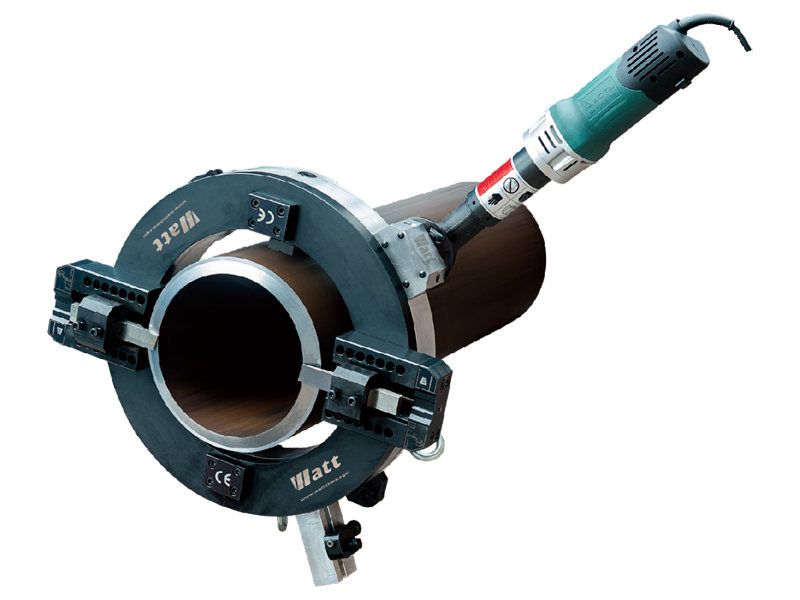

电动式
能源供应方便,性能稳定,应用广泛
电源要求:230V 1PH 50/60HZ
老款碳刷电机功率:1.4KW,1.7KW,2.4KW
升级无刷电机功率:1.5KW,2.0KW,3.0KW

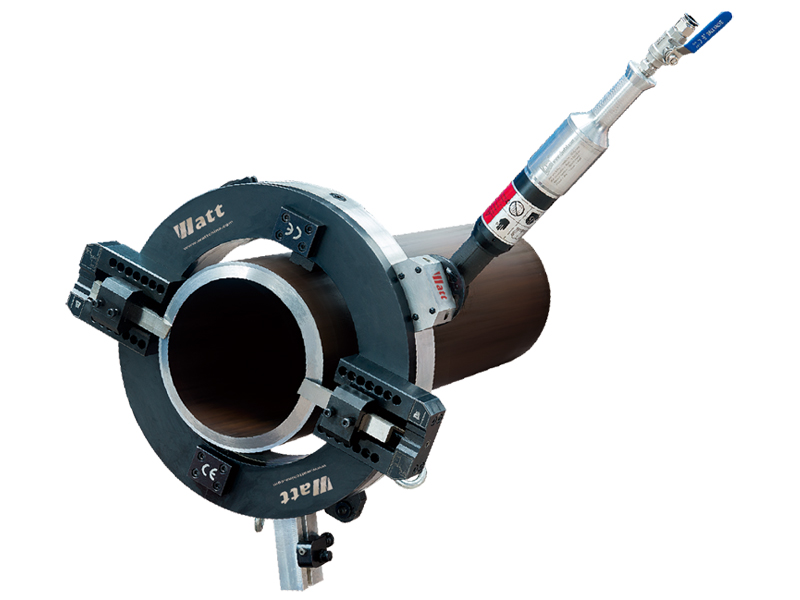

气动式
安全防爆,性能稳定,便于维护
气源要求:1500-3000L/min@0.63-0.8Mpa
功率:2HP,3HP,4HP

数控式
动力强劲,噪音低 ,性能稳定,高承载,可连续作业
电源要求:230V 1PH 50/60Hz或380V 3PH 50/60Hz
功率:1.5kw,2KW,3KW

液压式
动力强劲,噪音低,性能稳定,高承载,可连续作业
液压要求:28-50L/min @13Mpa
适配电源:380V 3PH 50/60Hz

非标产品可根据客户要求设计制造。


机体结构与材质

1、标准型:合金钢,表面离子氮化,相对重量较重,但坚固耐用;

2、轻便型: 采用航空级铝合金材质,重量轻,适于高空作业;

加工刀具
为了满足加工现场的各种要求,我们有丰富的刀具种类可供选择,更可以按照客户需求订制不同角度,不同尺寸的刀具。


1、成型刀具2、嵌入式刀具

材质:M42和M35
种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀,内坡口刀
角度:0度,30度,37.5度,双面30度,37.5+10度
长度:三种90mm,150mm,200mm

刀柄材质:40Cr  刀片材质:硬质合金

种类:切断刀,坡口刀,双面坡口刀 ,复合坡口刀

角度:0度,30度,37.5度,双面30度,37.5+10度

长度:三种90mm,150mm,200mm




产品应用
