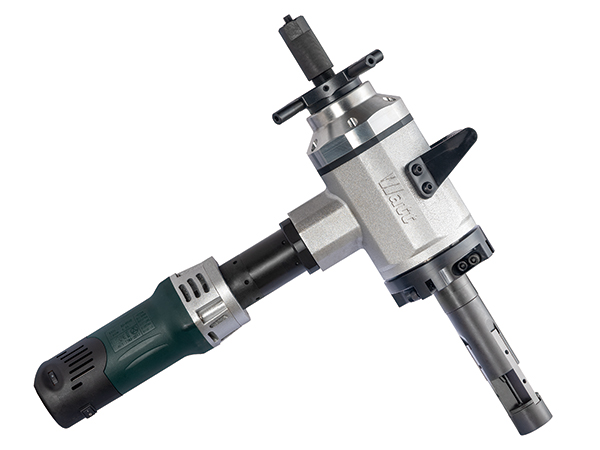

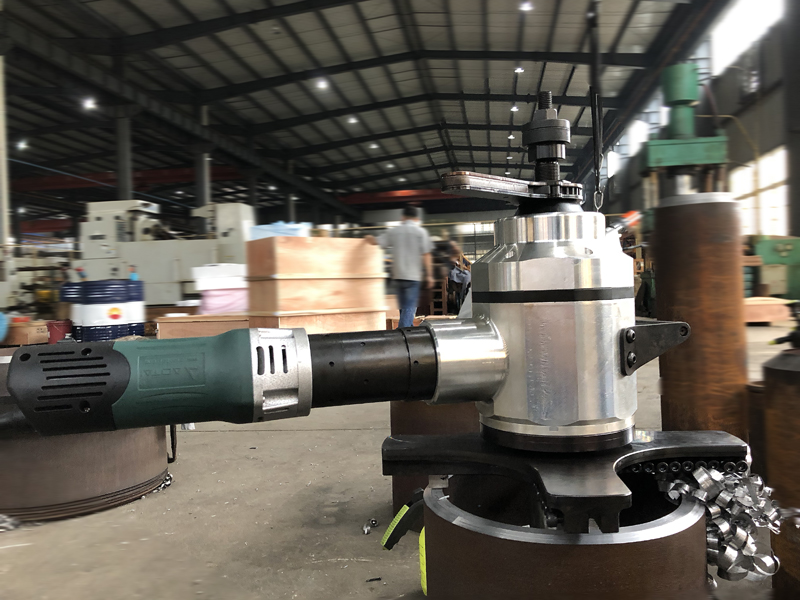

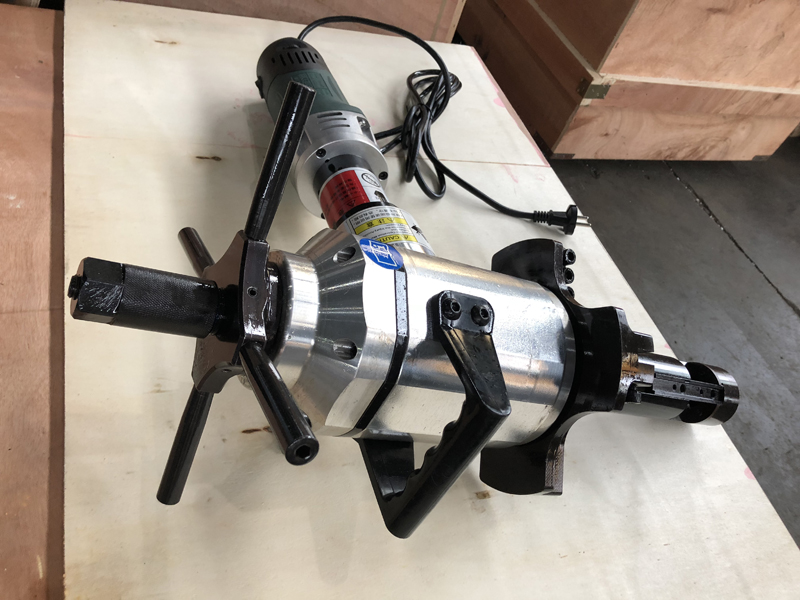

T系列内涨式管子坡口机

沃尔特T系列內涨式管子坡口机,可对各种规格的管道端面进行坡口加工,也可对压力容器,法兰面进行切削加工,安装和操作十分简单。整机设计巧妙,通过机械式涨紧机构在管道内壁定位安装,是一种便捷的管道坡口加工工具,更是一种移动的管端坡口小机床,适用于各种等级的碳钢、…

型号:T 加工:坡口 应用:管道/管子 范围:Ф12.5-600mm 驱动:电动式, 气动式 类别:管子端面坡口机 资料下载 电话:0577-56901515 邮箱:sales@wattchina.com

产品简介

      沃尔特t系列內涨式管子坡口机,可对各种规格的管道端面进行坡口加工,也可对压力容器,法兰面进行切削加工,安装和操作十分简单。整机"T"字形的结构,设计巧妙,通过机械式涨紧机构在管道内壁定位安装,是一种便捷的管道坡口加工工具,更是一种移动的管端坡口小机床,适用于各种等级的碳钢、不锈钢、合金钢等金属材质和特殊的硬质工程材料坡口加工,广泛应用于石油、化工、天然气、食品、锅炉、制药、核电、场馆建设等行业的管线安装工程及管道抢修作业的现场。


产品特点

1、管子内径安装,自动定位并对中,安装快速便捷;

2、管端焊接前快速坡口,倒角加工;

3、管内壁以及深孔加工;

4、平面,法兰面,凸面以及密封槽加工;

5、完全的冷切割,不改变管子材质;

6、手动和自动两种进给方式可选;

7、适用于各种等级的碳钢、不锈钢、合金钢等金属管材的端面坡口加工;

8、可根据客户要求加工不同形式的坡口:“U”单“V”双“V”及“J”型;

9、加工范围:管子直径从14mm到720mm,均可选型;

10、气动或电动两种驱动方式可选;

11、结构类型为:T型;


加工功能

1、管端内、外坡口
2、管端平口
3、镗孔
4、法兰面
5、密封槽

坡口类型



技术参数

型号规格

加工范围  mm

坡口壁厚mm

额定功率kw

刀头转速rpm

电动式气动式
T1-15QT1-15

Ф12.5-28

≤3

1.43

3-70

T1-20QT1-20

Ф15-20

≤5

1.43

3-70

T1-28QT1-28

Ф20-28

≤ 6

1.43

3-70

T3QT3

Ф28-76

≤ 15

1.43

53

T4QT4

Ф45-105

≤ 15

1.43

3-70

T6QT6

Ф60-170

≤ 20

1.43

34

T12QT12

Ф150-330

≤ 20

1.43

34

T24QT24

Ф300-600

≤ 20

1.43

14


 动力参数

气动式:气动马达驱动,空气压力0.8~1.0Mpa,耗气量1500~3500L/min;

电动式:碳刷电机驱动,电源 110V或220V可选,功率:1.7-2.2KW,频率:50~60Hz;

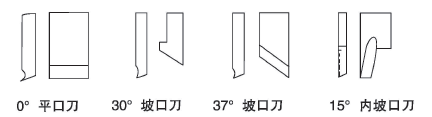

 加工刀具


   如需加工其他角度坡口,订购前请申明,并请告知管道材质!

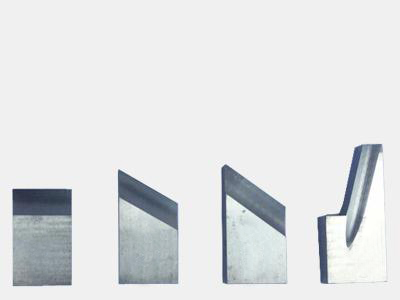

1、一体式刀具(标配)

一体式设计,可通过磨刀,循环使用;
材质:M42和 M35

2、嵌入式刀具(选配)

一种规格刀片,不同角度的刀托,无须磨刀,更高性价比
刀托材质:40Cr   刀片材质:金属陶瓷或硬质合金




操作方法

1. 测量需加工管子的内径尺寸,根据涨紧块图表选取所需的涨紧块,安装在涨紧楔块上,拧紧螺栓,确保固定牢靠、无松动。

2. 根据加工要求,选择刀具图表中合适角度的刀具,安装在机器刀盘上,拧紧螺栓,固定刀具。

3. 旋转进给手轮,伸长进刀主轴。

4. 将机器涨紧机构伸入管子中,刀盘上刀具与管子端面应留有足够的进给空间。

5. 旋转涨紧手轮,同时调整机器位置,确保机器进刀主轴与管子中心同轴。用呆扳手拧紧涨紧手轮上的螺帽。

6. 启动马达,旋转进给手轮,刀刃与管壁接触,进行坡口。

7. 完成加工后,先退出刀具,再松开涨紧机构,从管子上拆下机器。
