管端坡口机

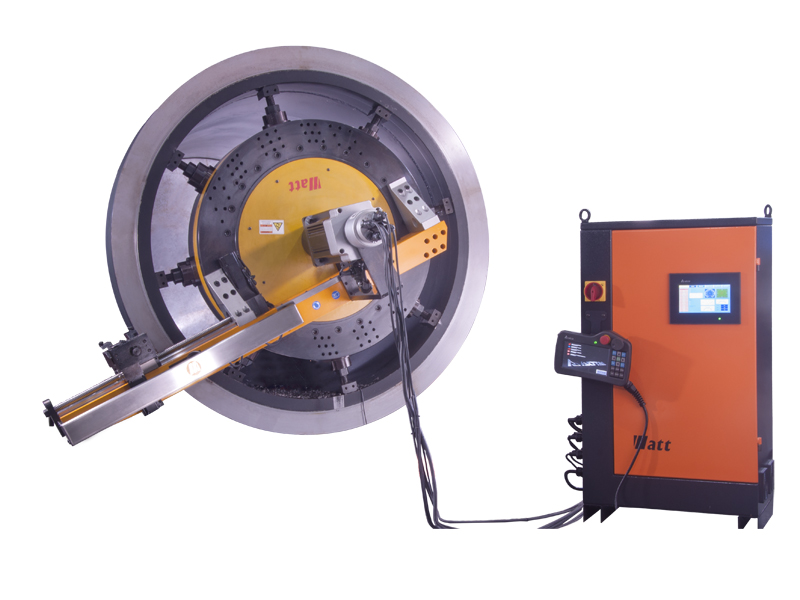

Y系列管道复合多功能加工机

Y系列管道复合多功能加工机,针对法兰面和管道端面复合型坡口而设计,采用伺服电机驱动,沃尔特独创数控系统,实现轴向和径向联动进给加工,刀具加工轨迹通过数控编程控制...

产品视频

产品介绍

产品简介
 Y系列管道复合多功能加工机,针对法兰面和管道端面复合型坡口而设计,采用伺服电机驱动,沃尔特独创数控系统,实现轴向和径向联动进给加工,刀具加工轨迹通过数控编程控制,让野外现场的法兰和管道复杂型维修及施工变得更容易。

 产品特点

1、本系列产品针对大管径,厚壁管的端面坡口以及面加工而设计制造;

2、大功率,动力强劲,极高的加工稳定性,满足重载切削加工要求;

3、采用自动走刀托板设计,自动进刀,无须手动调整,坡口角度0~37°自由选择;

4、三种驱动方式:气动马达,数控伺服电机,液压马达


 加工能力
 1、法兰面
 2、密封槽
 3、螺旋形密封线,
 4、同心圆密封线
 5、复合型坡口

技术参数
       型 号装夹范围加工范围

进刀行程 mm电机功率 kw
径向轴向主轴轴向径向
Y24Ф8''-20''Ф8''-24''2101102.0  0.40.4
Y36Ф20''-36''Ф20''-40''2541102.0 0.4 0.4
Y42Ф24''-40''Ф24''-56''4051102.0  0.40.4
Y75Ф46''-76''Ф46''-80''4321105.5 0.4 0.4
Y110Ф87''-110''Ф87''-120''4201107.5 0.4 0.4
Y177
Ф87''-178''Ф87''-178''115611011  0.4 0.4

相关技术参数仅供参考,不作为最终交货标准


驱动参数:
数控式:伺服电机驱动3.0kw-5.5kw 380v 50HZ 调速范围:0-20rpm
液压式:液压马达驱动 压力12Mpa 流量28L/min 扭矩280N.M

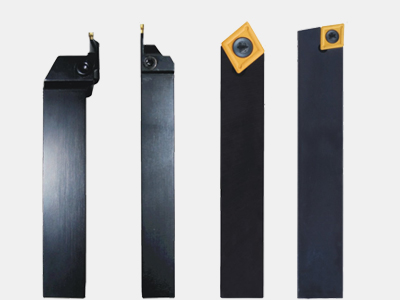

加工刀具:
 刀柄材质:40Cr   刀片材质:硬质合金;
 种    类:切槽刀,法兰面正刀、偏刀


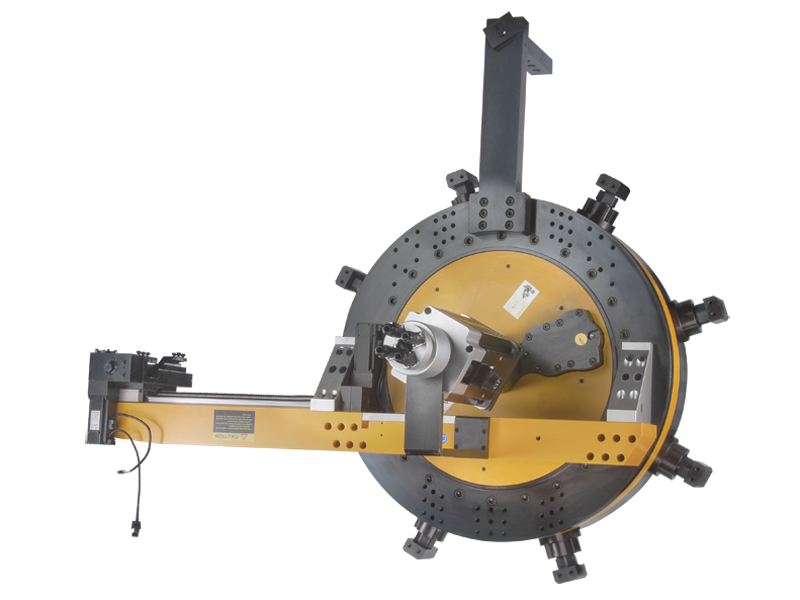

产品局部图

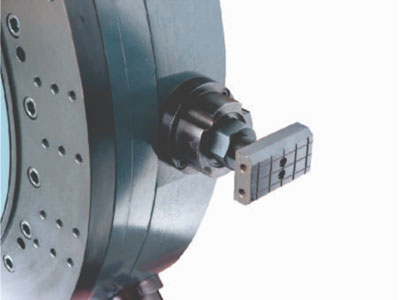

防滑定位涨紧块

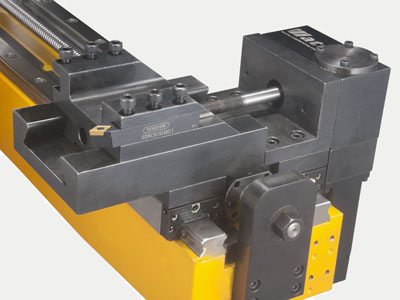

可调节刀架

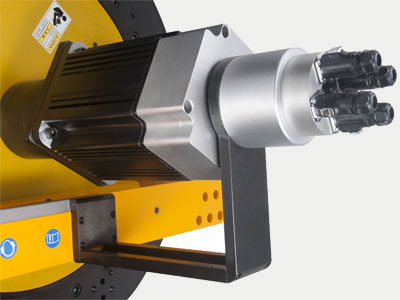

驱动连接装置

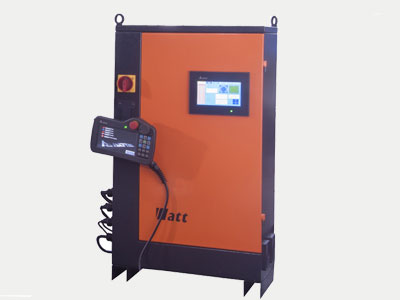

数控箱
